EasyAuto · EASYFUSA

实战演练 · ISO 26262 功能安全全流程

ADAS AEB 主线：HARA 定级 → 安全需求链 → FMEDA/FTA/DFA → Safety Case → 确认措施 → 审计包
6
HARA 危害（全确认）
20
安全需求节点
D→B+B
ASIL 分解
2
FMEDA（达标/未达标）
10
审计包 sheets
进入 EasyFuSa（https://eazyx.cn/auto）
演练目录
  1. 域概览驾驶舱
  2. HARA：模板引入与实时 ASIL
  3. 危害条目 = 工作项（抽屉与审计轨迹）
  4. 安全需求链：危害 → SG/FSC/TSC 骨架
  5. ASIL 分解向导（B(D)+B(D)）
  6. A-SPICE 承接链接
  7. FMEDA 硬件度量（实时达标判定）
  8. FTA 故障树 / DFA 一致性
  9. Safety Case（GSN 论证与缺口）
  10. 确认措施 / 安全计划 / 收尾
01

域概览驾驶舱

EasyFuSa · FS Overview
真实操作：EasyAuto → 左侧「功能安全」→ FS 概览 → 选择功能安全项目
驾驶舱聚合四阶段状态：HARA 确认率与 ASIL 分布 / 需求链与缺口 / FMEDA 达标与分解覆盖 / Case 证据与确认措施与计划进度；下方待办缺口可点击直达对应模块页。

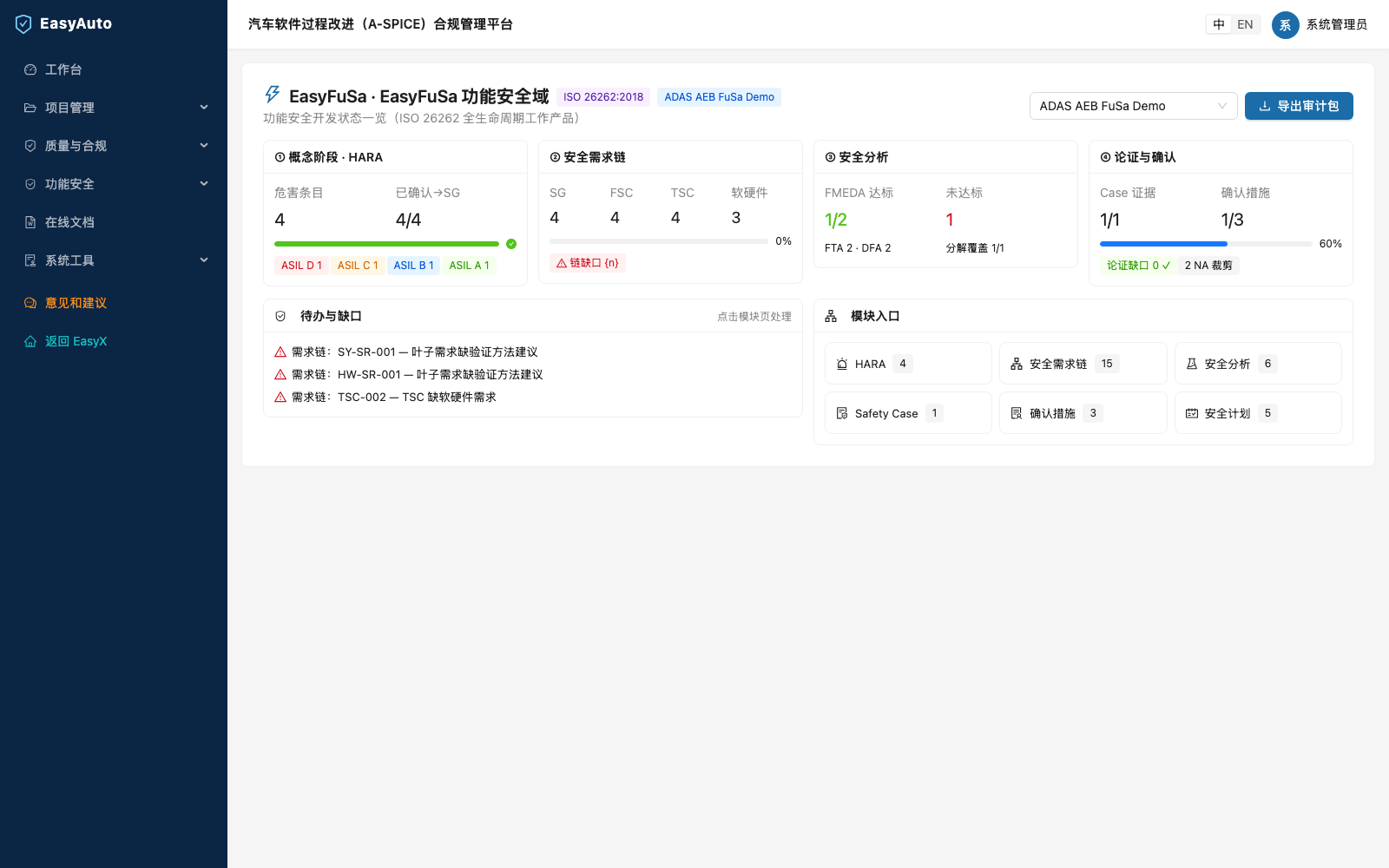

FS 概览
FS 概览驾驶舱 —— 全生命周期工作产品状态一览 + 模块入口
✅ 验证点：统计与各模块数据实时联动（危害 6 / 需求 20 / FMEDA 1 达标 1 未达标 / Case 证据已挂）
02

HARA：模板引入与实时 ASIL

ISO 26262-3 概念阶段
真实操作：HARA 分析 → 「从模板引入」勾选 ADAS 危害 → 行内改 S/E/C → ASIL 徽标实时刷新
每条危害 = 车辆级危害 × 运行场景；S/E/C 三参数选择即按 ISO 26262-3 Table 4 实时计算 ASIL（36 格判定表 + S0/E0/C0 短路）。模板数据为公开案例归纳，S/E/C 为参考建议值，需工程确认。

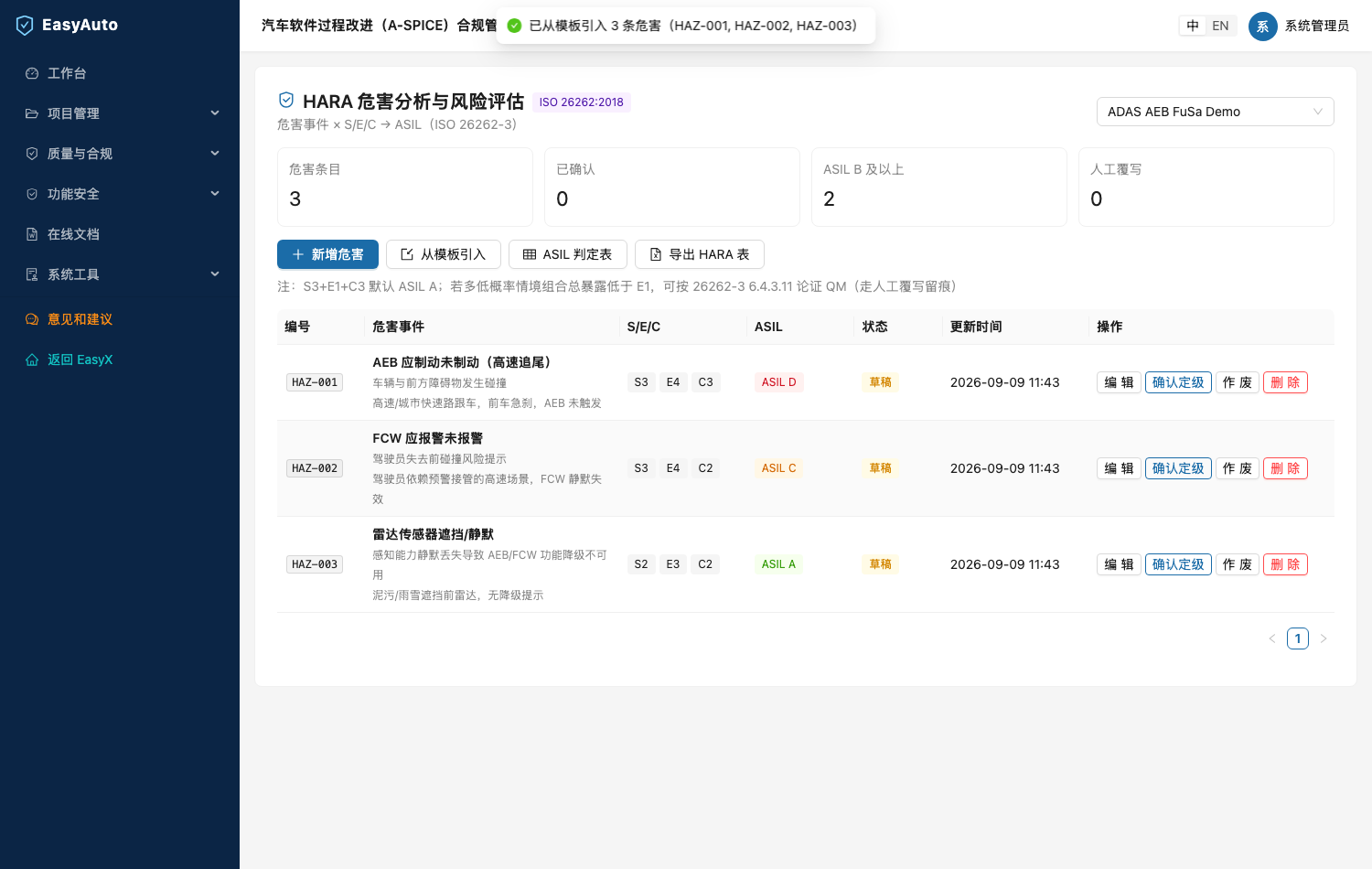

模板引入
模板引入后列表 —— 引擎按 S/E/C 算得 ASIL（D/C/A…）

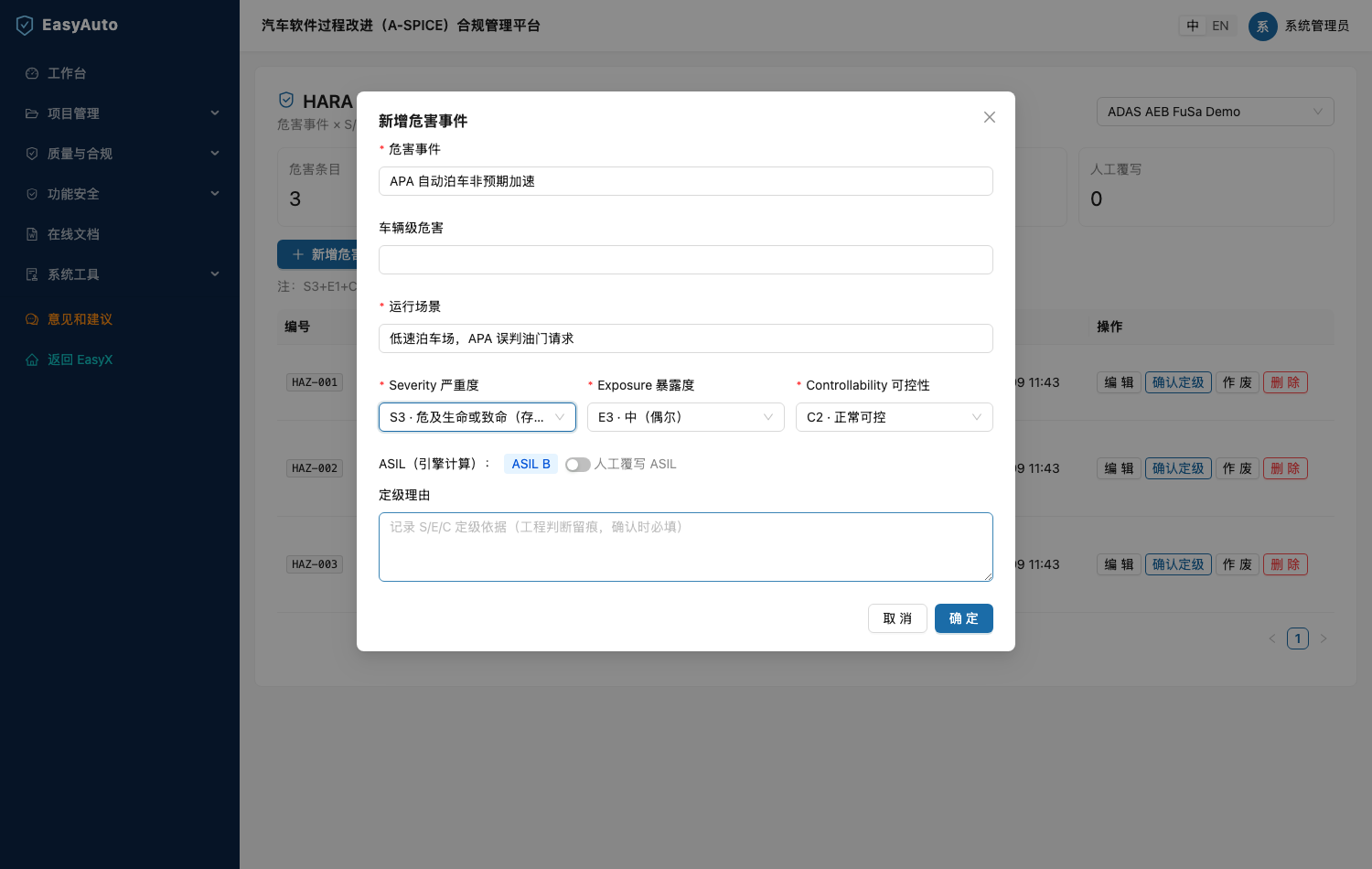

实时 ASIL
实时定级表单 —— S3+E3+C2 → ASIL B

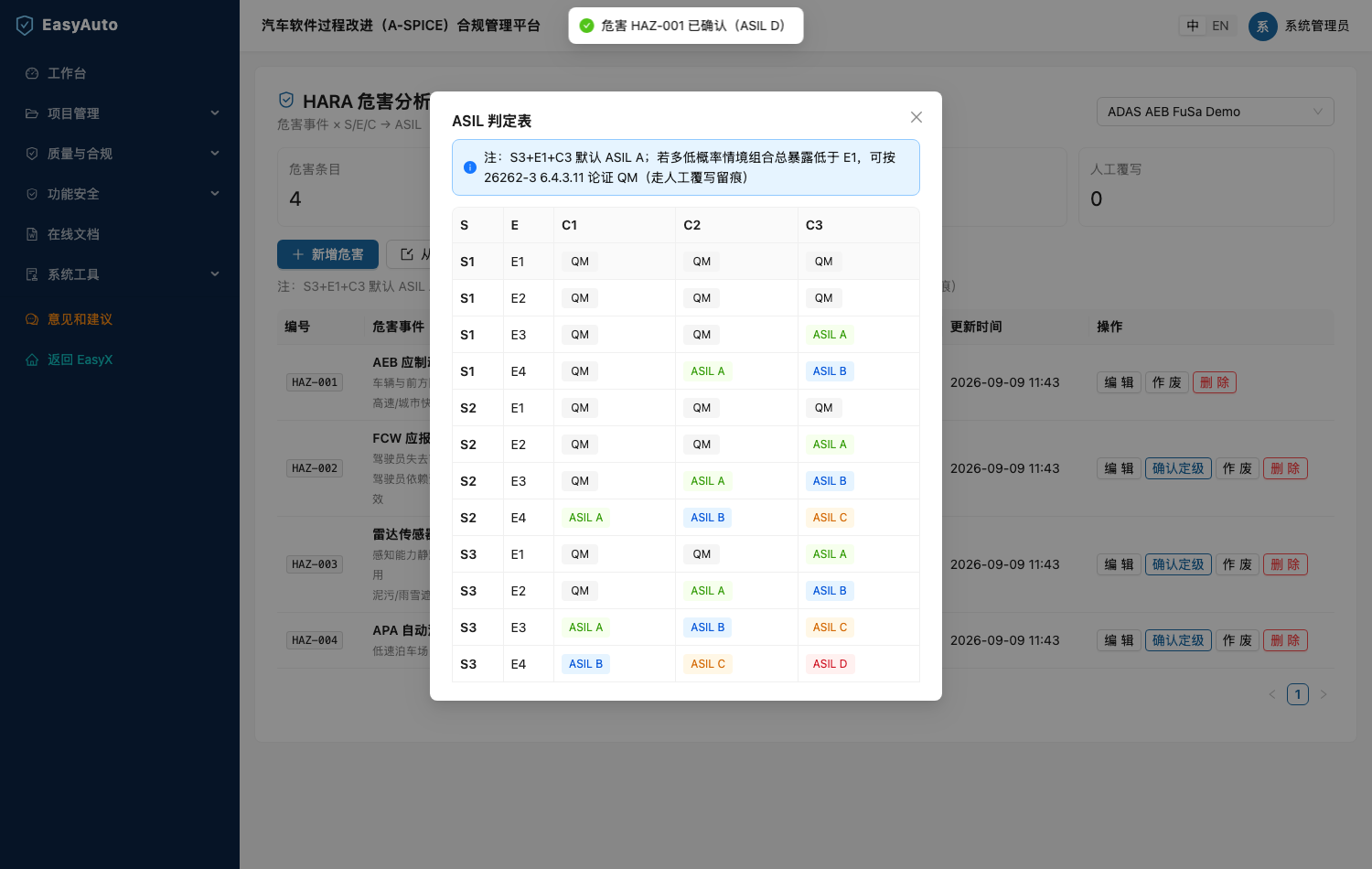

判定表
ASIL 判定表只读对照 —— 36 格 + 注 a，评审透明
✅ 验证点：S3/E4/C3 → D、S2/E4/C3 → C 等锚点与标准判定表一致；S3+E1+C3 显示注 a 例外提示
03

危害条目 = 工作项

条目级追溯与审计
真实操作：点击危害编号/行 → 右侧工作项抽屉 → 查看三参数定义/覆写原因/审计轨迹时间线
每条 HARA 是独立工作项：完整字段 + S/E/C 等级中文定义 + 人工覆写留痕（覆写原因必填）+ 哈希链审计轨迹（谁在何时做了什么）。

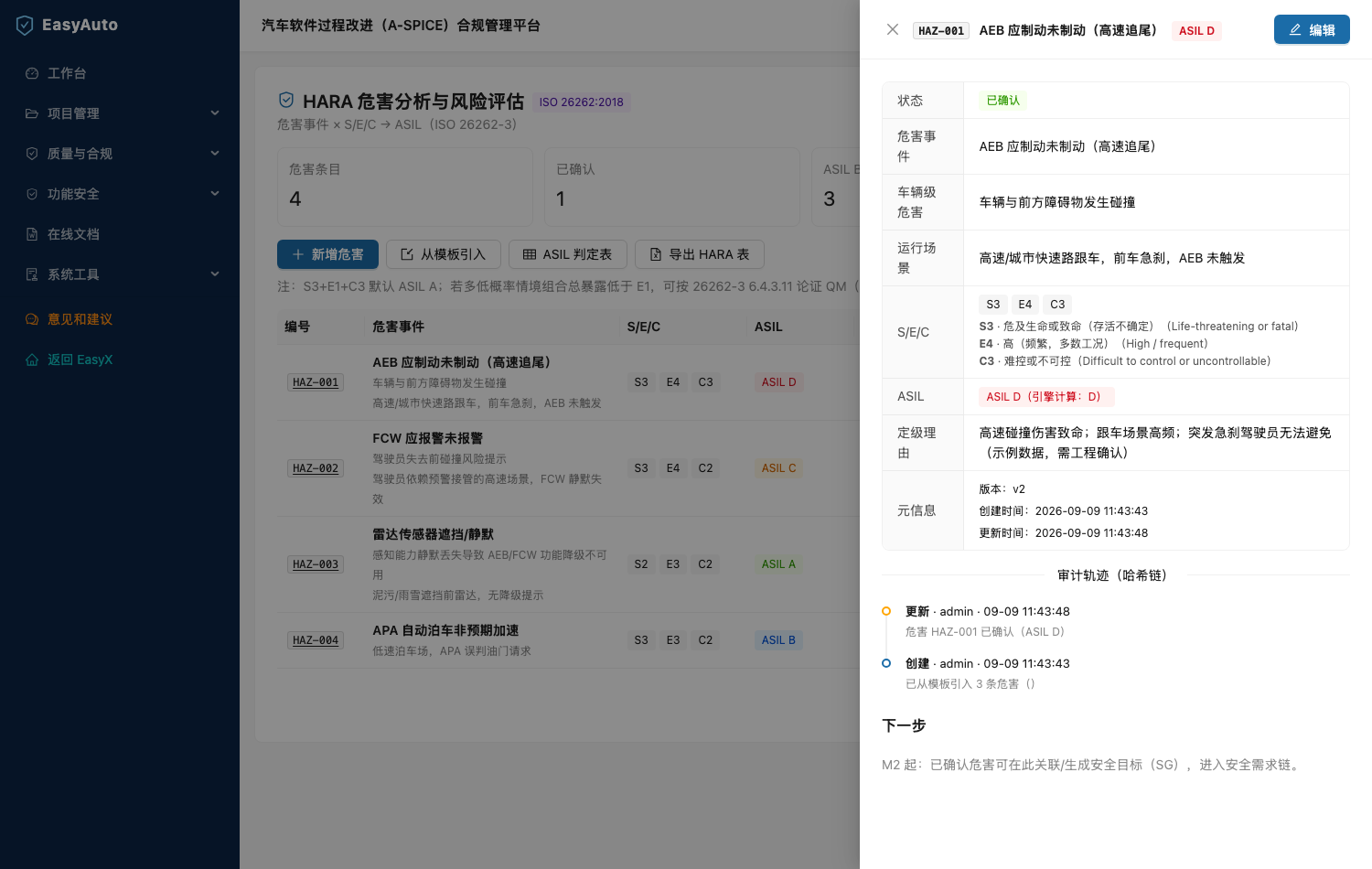

危害抽屉
危害工作项抽屉 —— 含审计轨迹时间线（CREATE/UPDATE/确认）
✅ 验证点：服务端审计自动落哈希链；覆写定级强制填写原因并记录 before/after
04

安全需求链：危害 → SG/FSC/TSC

SG → FSC → TSC → 软硬件
真实操作：安全需求链 → 「从 HARA 生成 SG」勾选已确认危害 → 勾选「含 FSC/TSC 骨架」→ 生成三层链
安全目标继承危害 ASIL；FSC/TSC 逐层细化；子级默认继承父级 ASIL（关闭继承若高于父级触发提级告警）；顶部统计卡实时显示链缺口数。

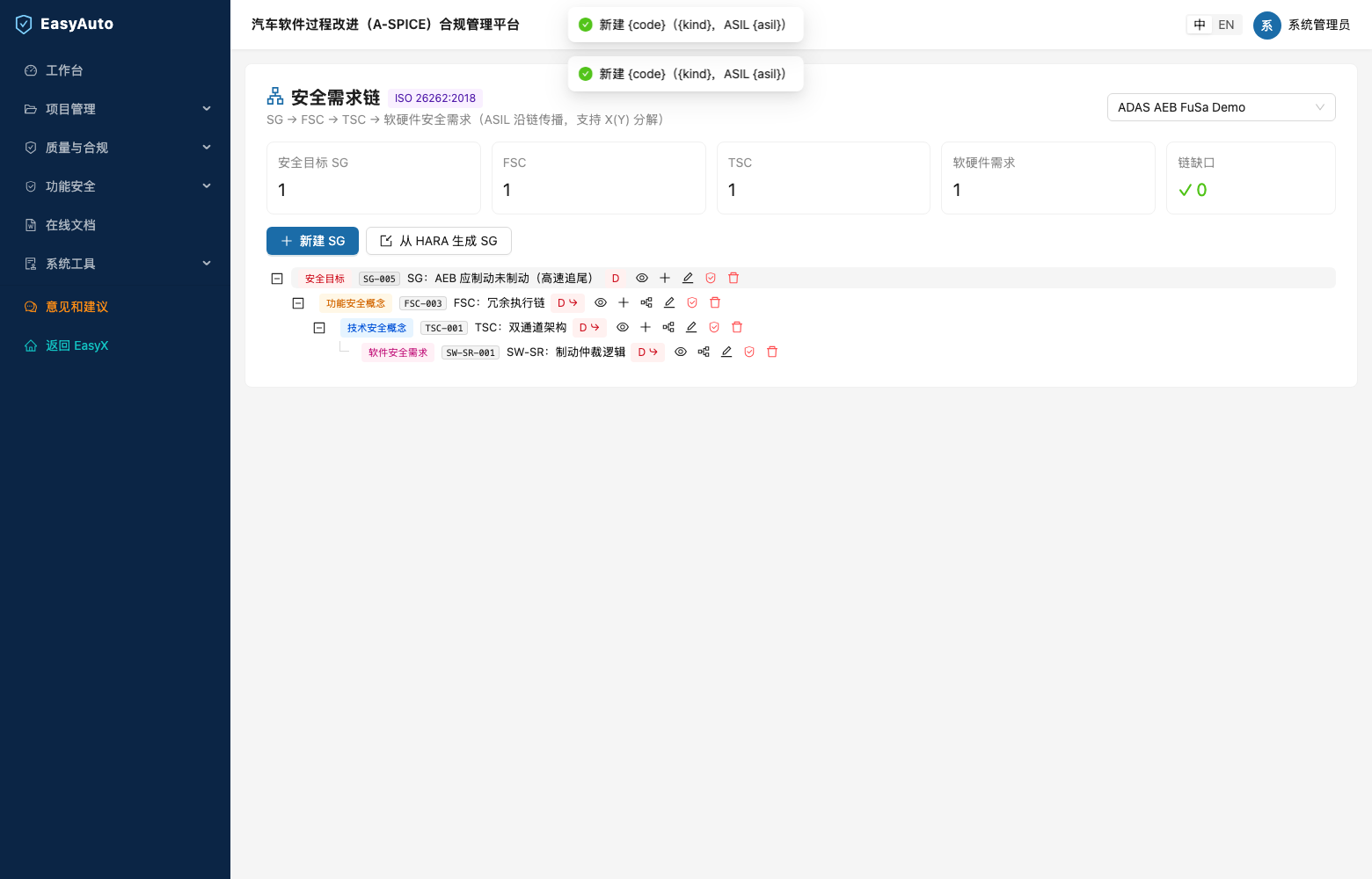

需求链树
安全需求链树 —— SG→FSC→TSC 分层，ASIL 沿链传播
✅ 验证点：SG 不可分解、子级不高于父级（提级拦截）；缺口引擎可扫出 SG 无 FSC / 叶子无验证方法等并转绿
05

ASIL 分解向导

ISO 26262-9 Clause 5
真实操作：TSC 节点 → 「ASIL 分解」→ 默认双冗余 B(D)+B(D) → 每路选 HW/SW 通道 + 独立性声明 → 确认生成
分解合法性按 26262-9 表校验；生成 X(Y) 记号子需求（硬件度量与确认措施仍按分解前原级）；独立性声明必填（M3 DFA 联动）。

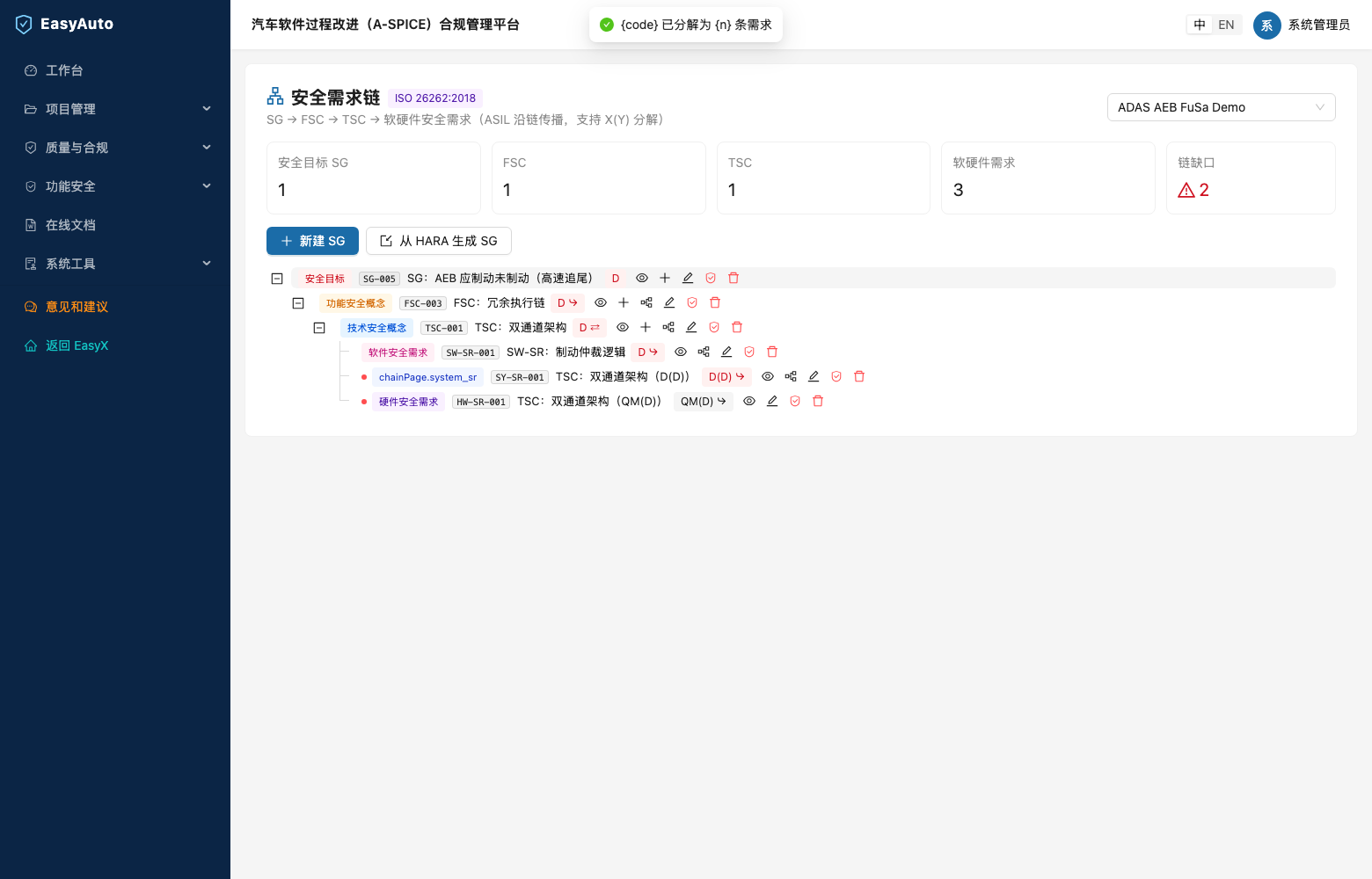

分解结果
分解结果 —— TSC(D) 下挂 B(D) 冗余子需求（X(Y) 记号）
✅ 验证点：分解后缺口引擎正确识别叶子；DFA 一致性校验要求分解声明有对应分析覆盖
06

A-SPICE 承接链接

双域联动 · 双向追溯
真实操作：SW_SR 需求抽屉 → 「A-SPICE 承接链接」→ 自动推荐承接层 SW-REQ（SWE.1）→ 选目标条目 → 建立链接
按层级映射规则推荐承接（SW_SR→sw_req(SWE.1)、HW_SR→hw_req(HWE.1)、TSC→sys_req…）；链接双向可见（A-SPICE 条目侧也能看到 FS 需求并反向建链），关系「细化」留痕。

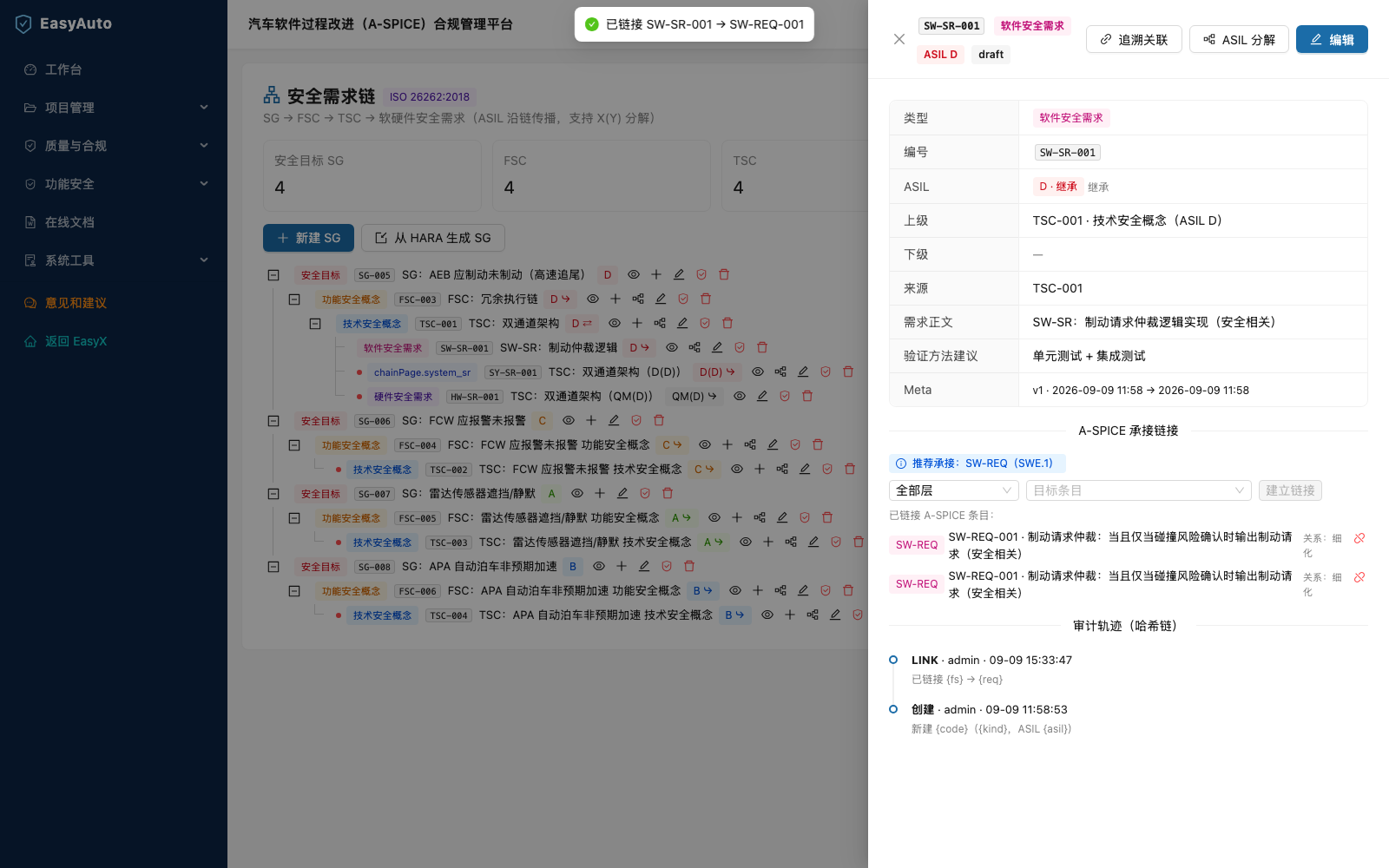

承接链接
A-SPICE 承接链接 —— 推荐 SW-REQ(SWE.1)，建链后双向可见
✅ 验证点：trace_links 双向记录 + LINK 审计；断开还原可逆
07

FMEDA 硬件度量

ISO 26262-5 架构度量
真实操作：安全分析 → FMEDA → 新建分析 → 逐行填失效数据（元件/分类/λ/DC）→ 底部实时 SPFM/LFM/PMHF
行编辑即实时计算；目标对照按 ASIL（D 级：PMHF<10FIT、SPFM≥99%、LFM≥90%）。达标绿 / 未达标红实时切换（改 λ 即见）。口径与 26262-5 C.2 / TI 算例一致。
达标
达标态 —— SPFM 99.5% / LFM 94.97% / PMHF 5.5 FIT → 绿
未达标
未达标态 —— λ 上调后 SPFM 骤降 → 红
✅ 验证点：qa 实测 001 pass（99.5%/94.97%/5.5FIT）、002 fail 两态数值正确
08

FTA / DFA

故障树 · 相关失效分析
真实操作：FTA Tab 建故障树（AND/OR 门 + 基本事件）→ DFA Tab 记录关联对 → 顶栏一致性校验
FTA 顶事件 + 递归树编辑（基本事件可带 λ）；DFA 矩阵记录级联/共同原因/交互；页顶校验：每个 ASIL 分解声明必须被至少一条 DFA 行覆盖，否则黄条告警，补引用即转绿。

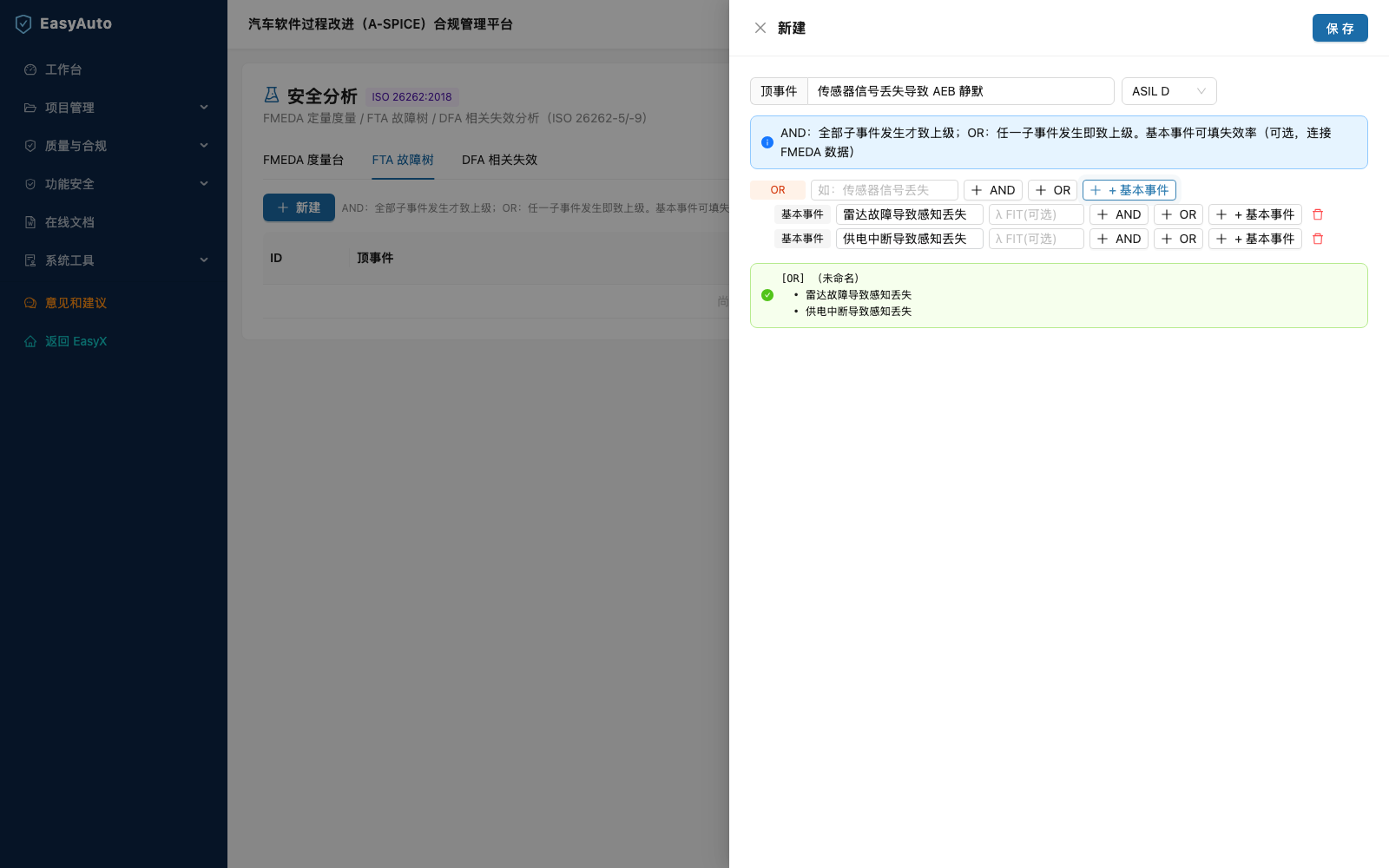

FTA
FTA 故障树编辑 —— OR 门 + 基本事件 + 文本预览

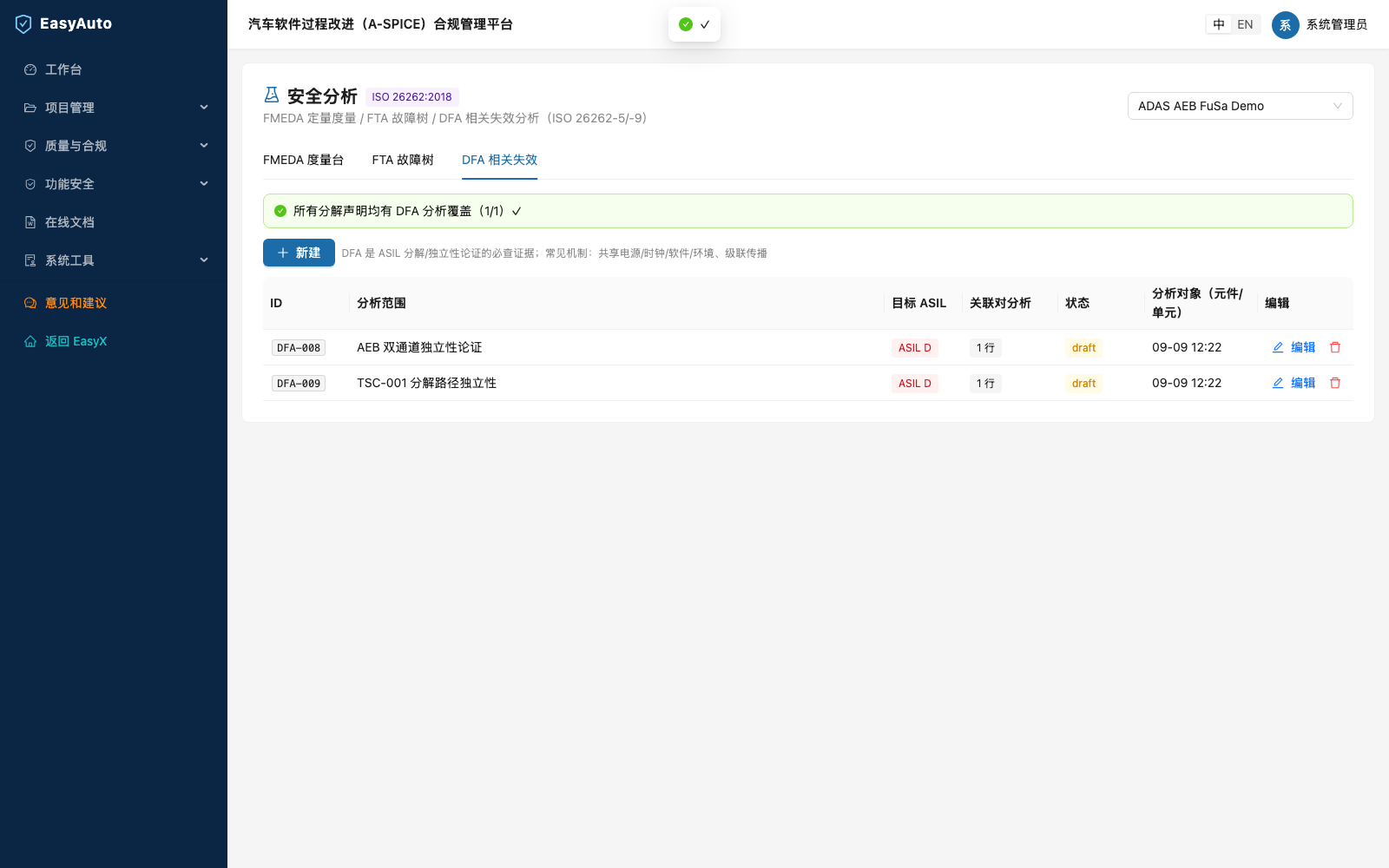

DFA ok
DFA 一致性 OK —— 分解声明均被覆盖（绿）
✅ 验证点：删掉覆盖行 → 黄条列出未覆盖分解；恢复 → 转绿（实时联动）
09

Safety Case

GSN 论证 · 证据回链
真实操作：Safety Case → 新建 → 生成论证骨架 → Solution 节点「挂接证据」选 FMEDA/测试 → 「扫描缺口」→ 状态推进
GSN 六元素（Goal/Strategy/Solution…）论证树；证据可点击回源（10 类平台工件）；缺口扫描揪出未展开主张/未挂证据；Goal 可签核留痕；状态：草稿 → 评审中 → 已批准。

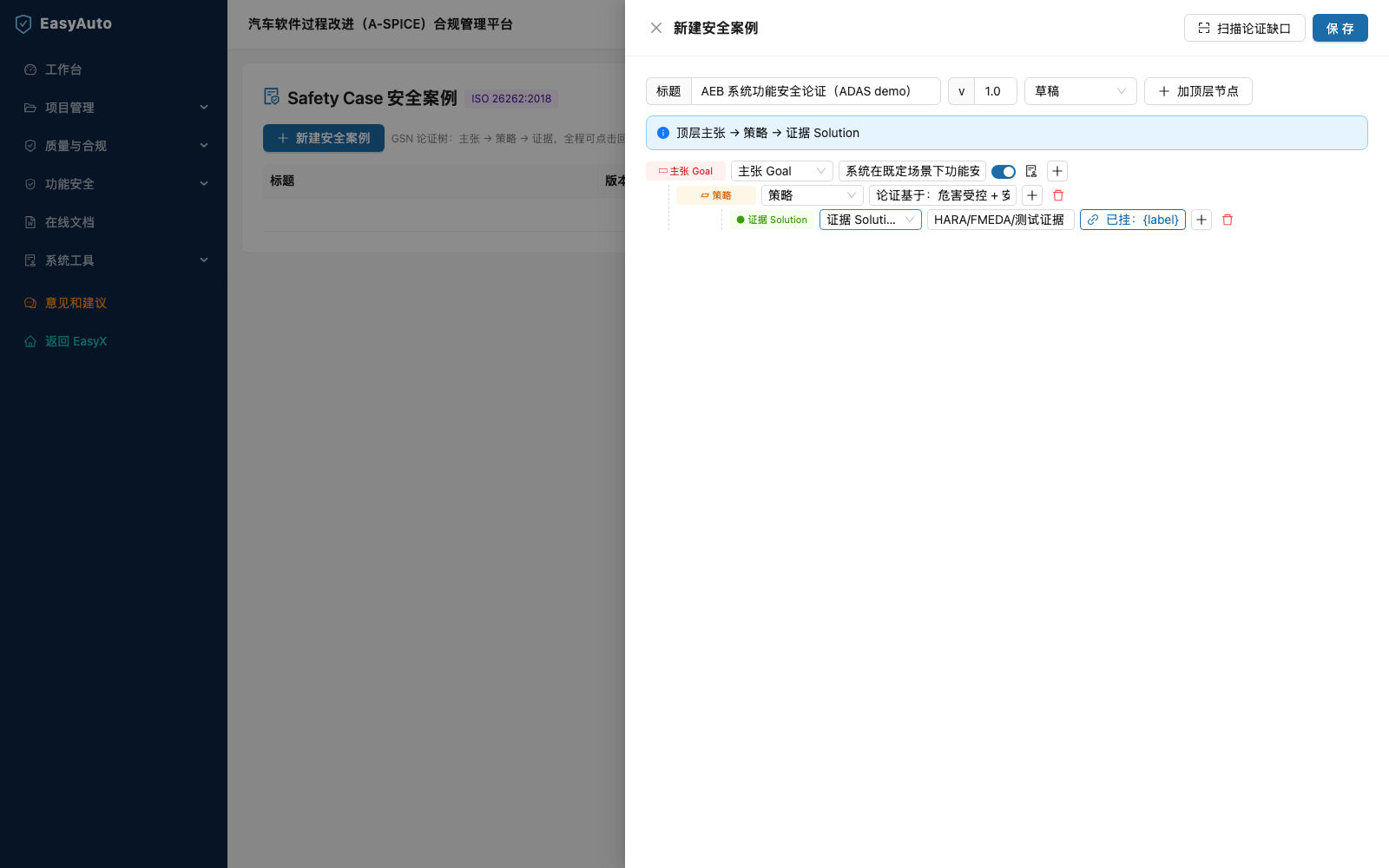

Case 编辑
GSN 论证树编辑 —— Goal→Strategy→Solution + 证据挂接

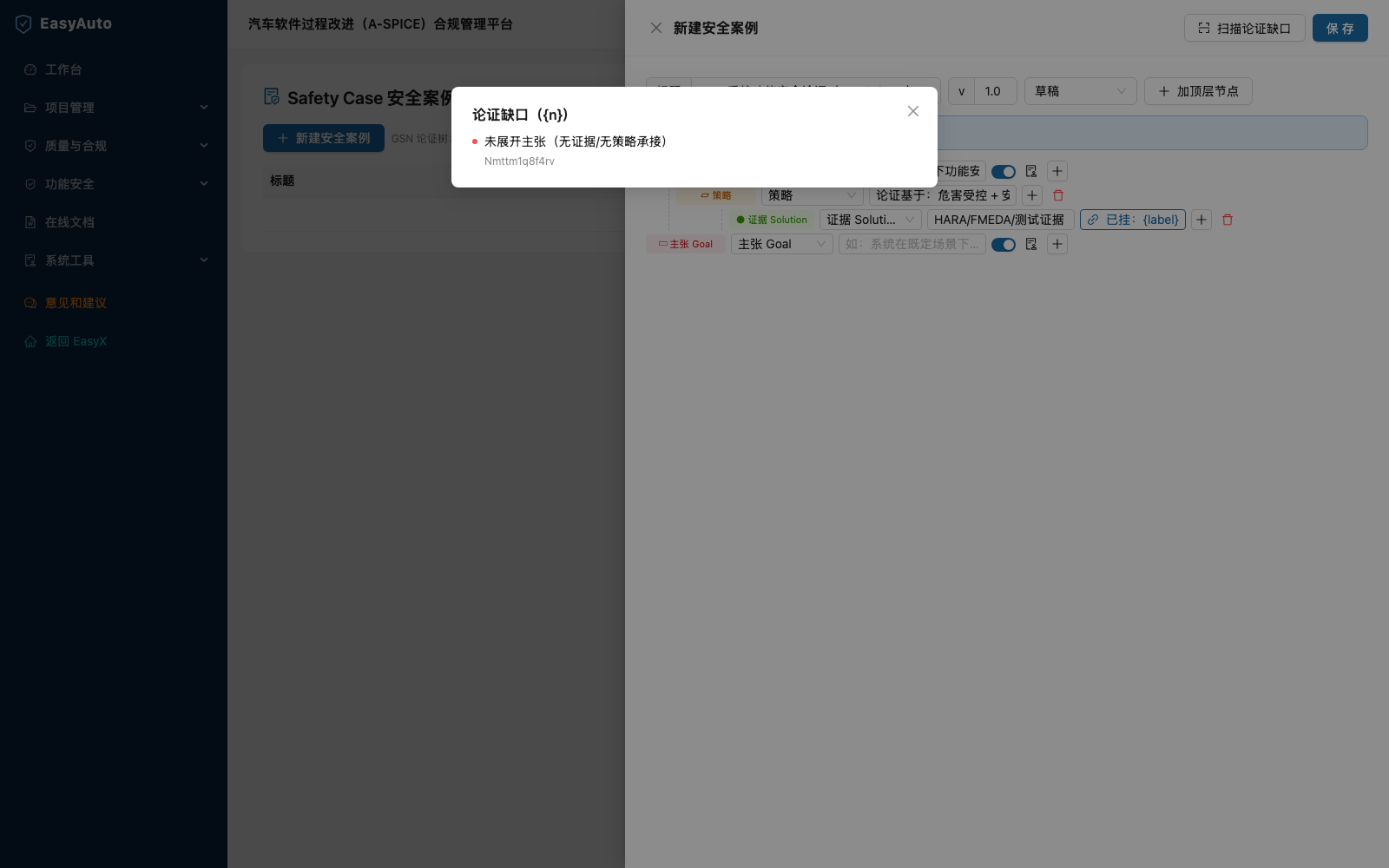

缺口扫描
缺口扫描 —— 未展开主张被揪出
✅ 验证点：列表缺口数与实时扫描一致（不再依赖旧快照）；证据链接审计留痕
10

确认措施 / 安全计划 / 收尾

I0-I3 · NA 裁剪 · 审计包
真实操作：确认措施（CR/审核/FSA，独立性按 ASIL 默认建议）→ 安全计划（NA 裁剪必填理由）→ 概览「导出审计包」（10 sheet）→ 右上「使用指南」
确认措施 FSA 结论三态（接受/有条件接受/拒绝）；安全计划生命周期裁剪留因；审计包 = HARA/需求链/FMEDA 明细/FTA/DFA/Safety Case/确认措施/计划/审计轨迹；平台内嵌完整使用指南。

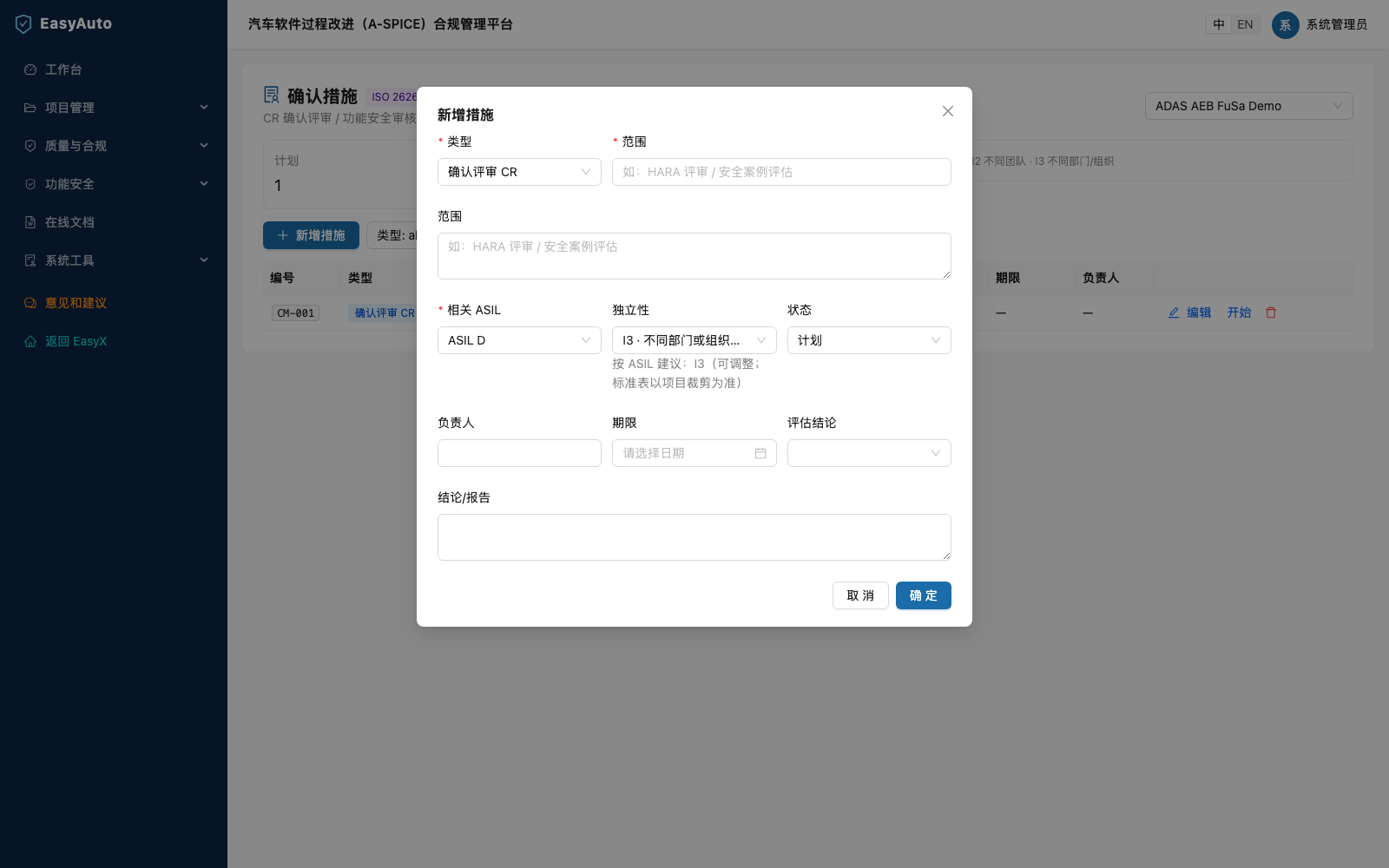

确认措施
确认措施 —— FSA 有条件接受 + I3

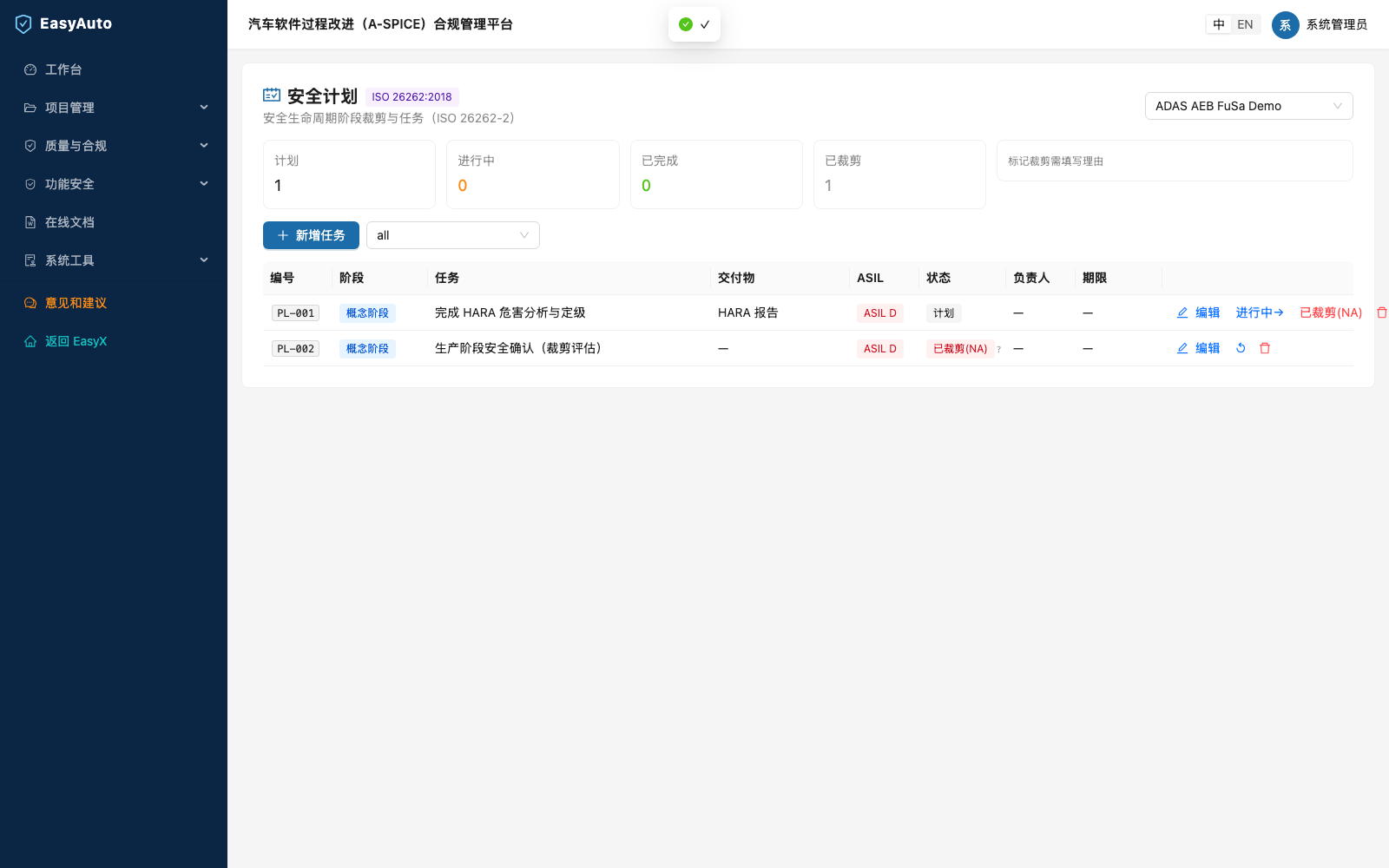

安全计划
安全计划 —— 五阶段 + NA 裁剪留因

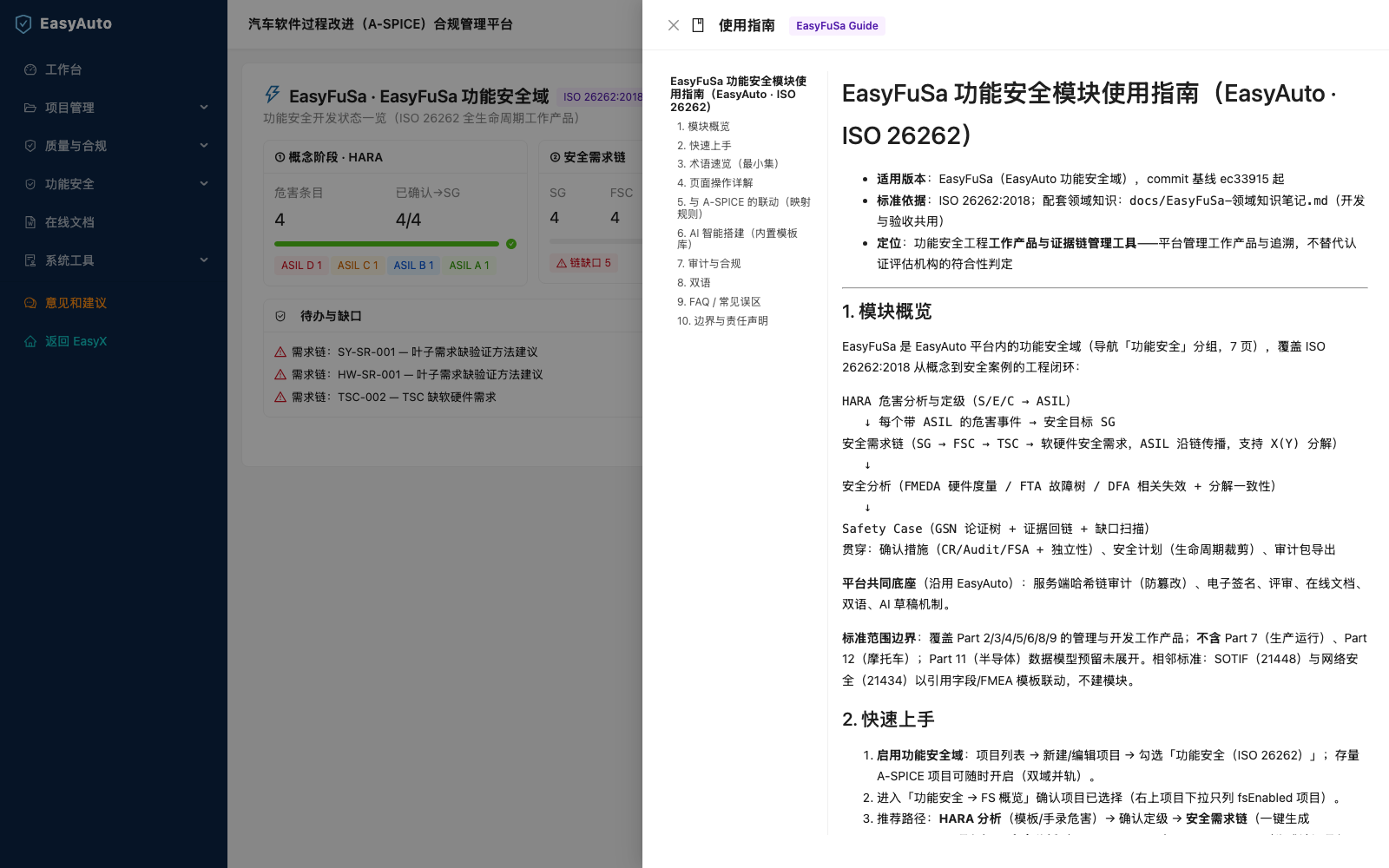

使用指南
平台内嵌使用指南 —— FS 概览右上，目录 + 全章节
✅ 验证点：审计哈希链 verify 通过（云端 803+ 条）；EN 模式无中文残留；全部演示数据为示例需工程确认
